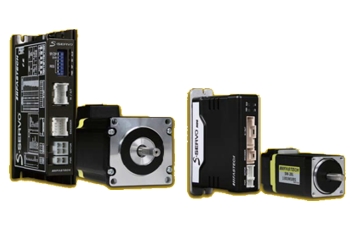

Seria S-SERVO

Napęd krokowy niegubiący kroków








WOLNY OD NIEBEZPIECZEŃSTWA UTRATY POZYCJI
(Napęd zgłasza alarm w przypadku utraty synchronizacji)
PRECYZYJNE POZYCJONOWANIE
(Sygnał potwierdzenia osiągnięcia pozycji)
PRACA NIEZALEŻNIE OD LICZBY FAZ SILNIKA
(Dokładność pozycjonowania zależy wyłącznie od rozdzielczości enkodera)
REDUKCJA TEMPERATURY SILNIKA I STRAT
(Sterowanie natężeniem prądu zależnie do obciążenia)
POPRAWA MOMENTU OBROTOWEGO ZA POMOCĄ PODBICIA PRĄDOWEGO
(Maksymalnie do 150% prądu sterującego)

Seria S-SERVO to seria napędów krokowych pracujących w zamkniętej pętli sprzężenia zwrotnego. Udało się w nich wyeliminować problemy występujące zwykle podczas eksploatacji silników krokowych: gubienie kroków (utrata synchronizacji) oraz sprawdzanie osiągnięcia pozycji zadanej. Napędy S-SERVO dostępne w zestawach z hamulcami oraz precyzyjnymi przekładniami jedno- i dwustopniowymi.

SPECYFIKACJA TECHNICZNA STEROWNIKA S-SERVO

Algorytm sterowania Zamknięta pętla sprzężenia zwrotnego (32 bitowy procesor ARM)
Napięcie zasilania 24VDC +/- 10%
Pobór prądu maks. 500mA (nie licząc silnika)
Temperatura robocza od 0 do 50°C
Temperatura składowania od -20°C do +70°C
Wilgotność robocza 35% - 85% RH (bez kondensacji)
Wilgotność składowania 10% - 90% RH (bez kondensacji)
Odporność na wibracje 0,5G
Prędkość obrotowa od 0 do 3000 obr/min *1
Rozdzielczość
(wybierana mikroprzełącznikiem)
500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000
Częstotliwość impulsów sterujących maks. 500 kHz (wypełnienie 50%)
Funkcje zabezpieczające przekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury;
błędy: przeciązenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, dynamiczny błąd śledzenia pozycji, pamięci ROM
Wskaźnik LED zasilanie, rodzaj alarmu, "w pozycji", praca
Prąd na postoju 20% ~ 100% (ustawiany za pomocą oprogramowania narzędziowego
Metoda sterowania 1-pulsowa / 2-pulsowa (wybór za pomocą mikroprzełącznika)
Kierunek wirowania zgodnie/przeciwnie z ruchem wskazówek zegara (wybór za pomocą mikroprzełącznika)
Zadawanie prędkości (pozycji) częstotliwościowo (impulsowo)
Sygnały wejściowe Impulsy zadające, Aktywacja napędu, Kasowanie alarmu (optoizolowane)
Sygnały wyjściowe "W pozycji", Alarm (optoizolowane)
*1 - Maksymalna prędkość obrotowa zależy od rozdzielczości. Maksymalna prędkość 3000 obr./min. dotyczy rozdzielczości 10000 kroków/obr. Powyżej rozdzielczości 10000 kroków/obr., maksymalna prędkość jest mniejsza i wynika ze wzoru:
Maks. prędkość obrotowa = ( 500 kHz / Rozdzielczość ) x 60

Więcej informacji na temat na temat funkcji z powyższej tabeli w katalogu, w rozdziale "Setting and Operation" (str. 18), który jest do pobrania poniżej.
Więcej informacji na temat na temat opisu sygnałów wejść/wyjść w katalogu, w rozdziale "Control Input/Output explanation" (str. 28), który jest do pobrania poniżej.

SPECYFIKACJA TECHNICZNA SILNIKÓW S-SERVO

Model Jednostka SM-20M SM-20L SM-28S SM-28M SM-20L SM-35M SM-35L
Prąd na fazę A 0,6 0,6 0,67 0,67 0,67 0,8 1
Moment trzymający N m 0,020 0,039 0,059 0,093 0,118 0,078 0,137
Bezwładność wirnika g cm2 2,5 5 9 12 18 10 14
Waga g 70 80 110 140 200 120 180
Długość mm 33 38 32 45 51 26 36

Model Jednostka SM-42S SM-42M SM-42L SM-42XL SM-56S SM-56M SM-56L SM-60S SM-60M SM-60L
Prąd na fazę A 1,33 1,68 1,68 1,2 2,8 2,8 2,8 4 4 4
Moment trzymający N m 0,216 0,353 0,431 0,65 0,539 1,236 1,853 0,873 1,285 2,401
Bezwładność wirnika g cm2 35 54 68 114 120 275 480 140 320 800
Waga g 220 280 350 500 470 700 1000 600 900 1600
Długość mm 33 39 47 59 41 51 76 46 56 90

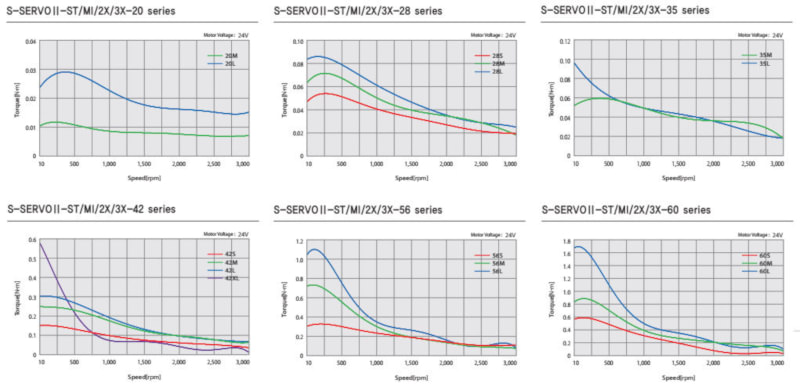

CHARAKTERYSTYKI SILNIKÓW S-SERVO

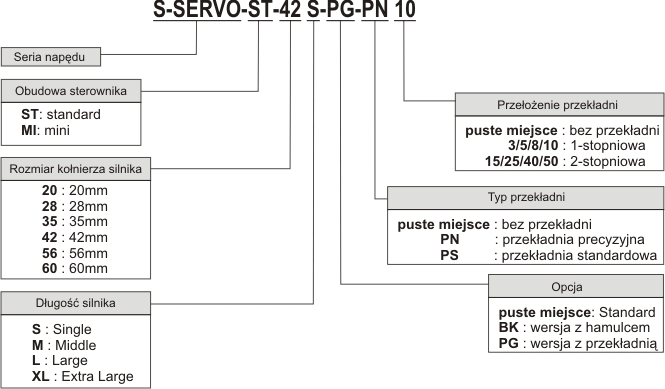

KOD ZAMÓWIENIOWY S-SERVO

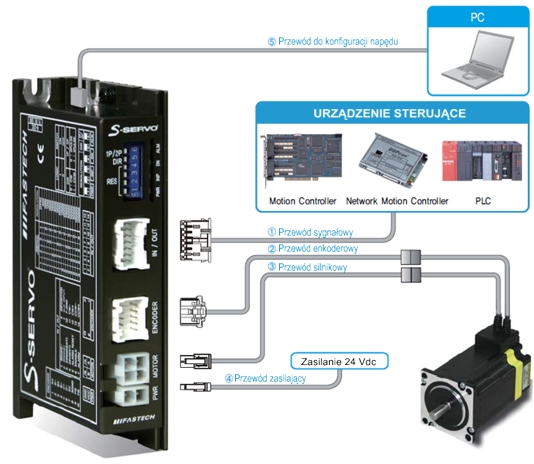

KONFIGURACJA SYSTEMU S-SERVO ST

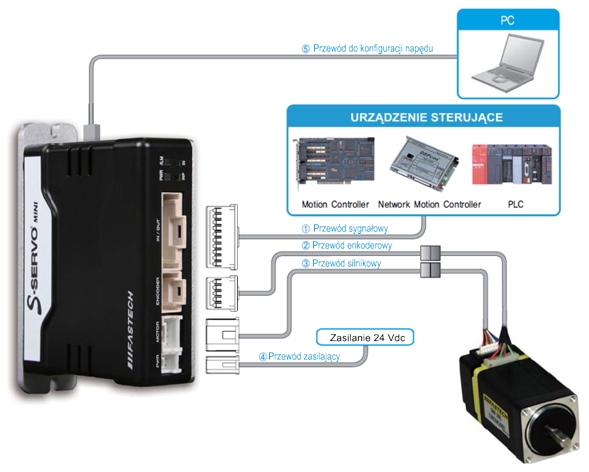

KONFIGURACJA SYSTEMU S-SERVO MINI



Dokumentacje



Katalog napędów S-SERVO
SSERVO_catalog.pdf (1.33 [MB])



Publikacje



Oprogramowanie do konfiguracji napędu
S-SERVO+Setting_Setup_x86_EndUsers_ver.1.5.7.24_rev.109.exe (5.361 [MB])
